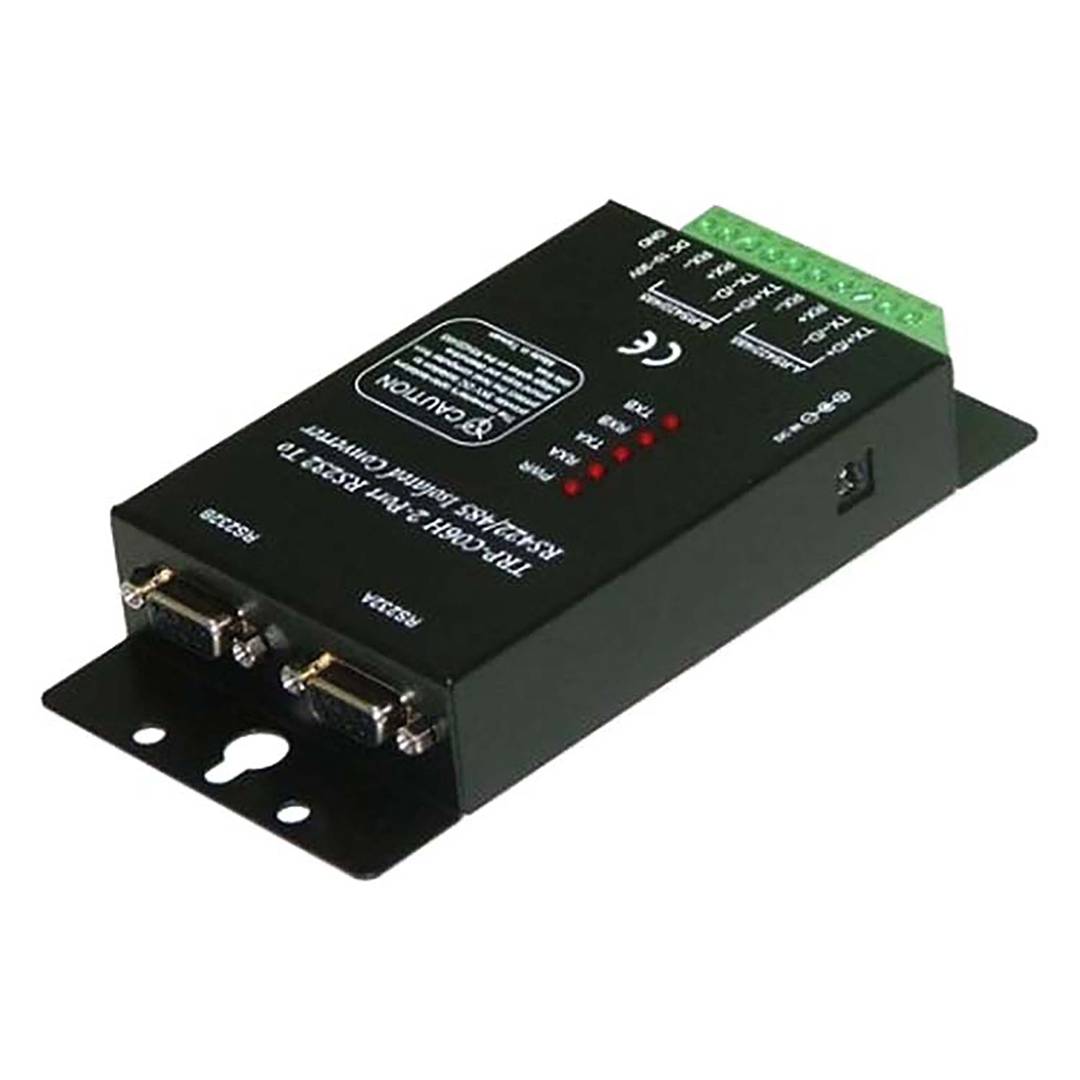

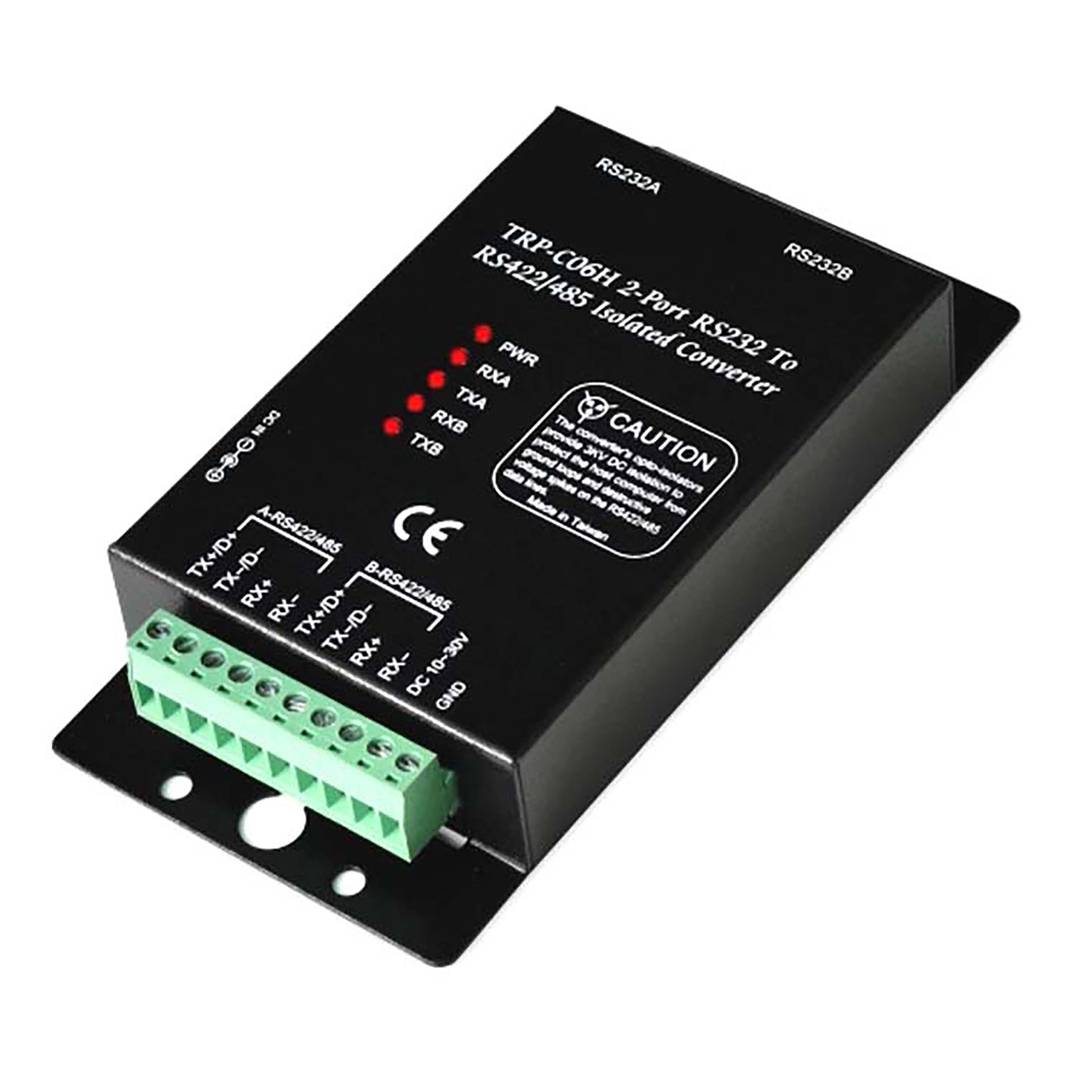

RS232 auf RS422 Konverter Foto-isolierte RS485 DUAL (Trycom TRP-C06H)
RS232 auf RS422 Konverter Foto-isolierte RS485 DUAL (Trycom TRP-C06H)
REF: TI037
OUTLET
Spezifikationen
- Modell, das zwei unabhängige Wandler in ein und demselben Gerät integriert.
- Automatische Konfiguration von Daten und Geschwindigkeit.
- Automatische Flusskontrolle in RS485.
- Velociautomatische Übertragungskapazität von 300 bps bis 115,2 Kbps.
- Optoisolierung bis 3000 VDC.
Schau Video
PVP
118,62 €
28,47 €
Preis inkl MwSt:
28,47 €
PVD
104,24 €
25,02 €
PVP: Endverbraucherpreis.
Überprüfen Sie die Bedingungen.
PVD: Verkaufspreis an Händler.
Überprüfen Sie die Bedingungen.
Vorher kaufen:
Es erhalten:
Donnerstag 28
Die Lieferzeiten sind ungefähr. Cablematic ist nicht verantwortlich für Verzögerungen.
2 yearswarranty
14 daysreturns
OUTLET
Spezifikationen
- Modell, das zwei unabhängige Wandler in ein und demselben Gerät integriert.
- Automatische Konfiguration von Daten und Geschwindigkeit.
- Automatische Flusskontrolle in RS485.
- Velociautomatische Übertragungskapazität von 300 bps bis 115,2 Kbps.
- Optoisolierung bis 3000 VDC.
Verwandte Produkte
Mehr Info
Gerät, das zwei unabhängige bidirektionale Konverter von RS232 zu RS422 oder RS485 integriert. Die RS422- oder RS485-Standards können in einer Entfernung von bis zu 1,2 km übertragen und die Barriere des RS232-Standards überwinden. Es ist nicht notwendig, eine Konfiguration vorzunehmen, da es ausreicht, um eine Verbindung herzustellen und zu arbeiten. Er verfügt über eine Optoisolierung, die bis zu 3000 VDC unterstützt und einen internen Schutz gegen elektrischen Schlag bietet.reiche oder potentielle Unterschiede, die den Konverter oder das daran angeschlossene Gerät beschädigen könnten. DIN-Schienenformat zur Montage an einer Wand oder einer kompatiblen Montageplatte.
Spezifikationen
Spezifikationen
- Modell, das zwei unabhängige Wandler in ein und demselben Gerät integriert.
- Automatische Konfiguration von Daten und Geschwindigkeit.
- Automatische Flusskontrolle in RS485.
- Velociautomatische Übertragungskapazität von 300 bps bis 115,2 Kbps.
- Optoisolierung bis 3000 VDC.
- Elektrischer Schutz von RS422 und RS485 Datenleitungen.
- LED-Anzeigen Power, TxA, RxA, TxB und RxB.
- Unterstützt Strom von den RS422 oder RS485-Terminals oder von einer externen Stromquelle. Enthält keine Stromversorgung.
- Eingangsspannung unterstützt von 10 VDC bis zu 30 VDC.
- RS232-Ports vom Typ DB9 weiblich.
- RS232-Signale: TXD, RXD und GND.
- Anschlüsse RS422 und RS485 von Anschlussklemmen, die Kabel von AWG 12 bis AWG 30 aufnehmen.
- RS422-Signale: 4 Vollduplex-Leitungen (TX +, RX +, TX-, RX-).
- RS485-Signale: 2 Halbduplex-Leitungen (DATA +, DATA-).
- Übertragungsstrecke von RS422 und RS485 bis zu 1,2 km.
- Verbrauch: 1,3 W.
- Größe: 151 x 75x 26 mm.
- Gewicht: 375 g
- In schwarzem Metallgehäuse montiert.
- Gewicht: 380 g
- Anzahl der Produkte: 1
Fachbegriffe
- AWG
- LED
- Communication Series
- RS232
- RS485
- DIN
- VDC
- DIN Rail
- test6
AWG
AWG steht für "American Wire Gauge" dies ein Maß verwendet, um die Länge und Leitungsquerschnitt darstellen.
Nachfolgend finden Sie eine Umrechnungstabelle AWG:
Nachfolgend finden Sie eine Umrechnungstabelle AWG:
| AWG | Diam. mm | Area mm2 | AWG | Diam. mm | Area mm2 | |
| 1 | 7.35 | 42.40 | 16 | 1.29 | 1.31 | |
| 2 | 6.54 | 33.60 | 17 | 1.15 | 1.04 | |
| 3 | 5.86 | 27.00 | 18 | 1.024 | 0.823 | |
| 4 | 5.19 | 21.20 | 19 | 0.912 | 0.653 | |
| 5 | 4.62 | 16.80 | 20 | 0.812 | 0.519 | |
| 6 | 4.11 | 13.30 | 21 | 0.723 | 0.412 | |
| 7 | 3.67 | 10.60 | 22 | 0.644 | 0.325 | |
| 8 | 3.26 | 8.35 | 23 | 0.573 | 0.259 | |
| 9 | 2.91 | 6.62 | 24 | 0.511 | 0.205 | |
| 10 | 2.59 | 5.27 | 25 | 0.455 | 0.163 | |
| 11 | 2.30 | 4.15 | 26 | 0.405 | 0.128 | |
| 12 | 2.05 | 3.31 | 27 | 0.361 | 0.102 | |
| 13 | 1.83 | 2.63 | 28 | 0.321 | 0.0804 | |
| 14 | 1.63 | 2.08 | 29 | 0.286 | 0.0646 | |
| 15 | 1.45 | 1.65 | 30 | 0.255 | 0.0503 |
