En fonction de la qualité et le type, les câbles réseau sont classés dans des catégories qui nous aident à connaître les caractéristiques d'entre eux.

Les catégories de câbles de réseau les plus couramment utilisés sont les suivants:

- Catégorie 5
- Catégorie 5e
- Catégorie 6
- Catégorie 6
- Catégorie 7

Comme on peut le voir, la catégorie 5e (renforcée ou améliorée) et la catégorie 6A (Augmented), sont une amélioration des catégories 5et 6, respectivement, ce qui lui a permis d'améliorer la vitesse de pointe et la bande passante.

Plus la catégorie est élevée, plus la vitesse des données maximale, la distance de 100 mètres au maximum comme norme.

Vous pouvez voir un tableau qui montre les 5 catégories, où V est la vitesse maximale, D est le maximum et la fréquence MHz qui peut travailler loin.

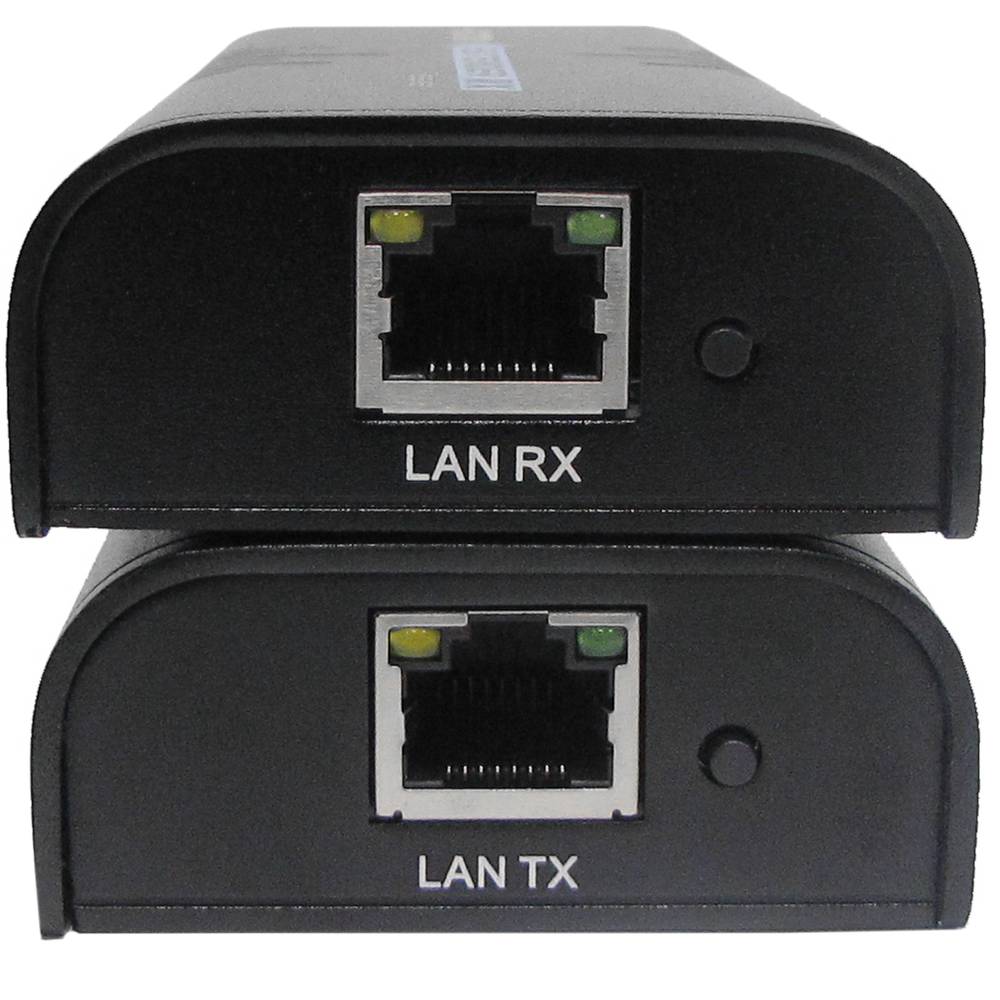

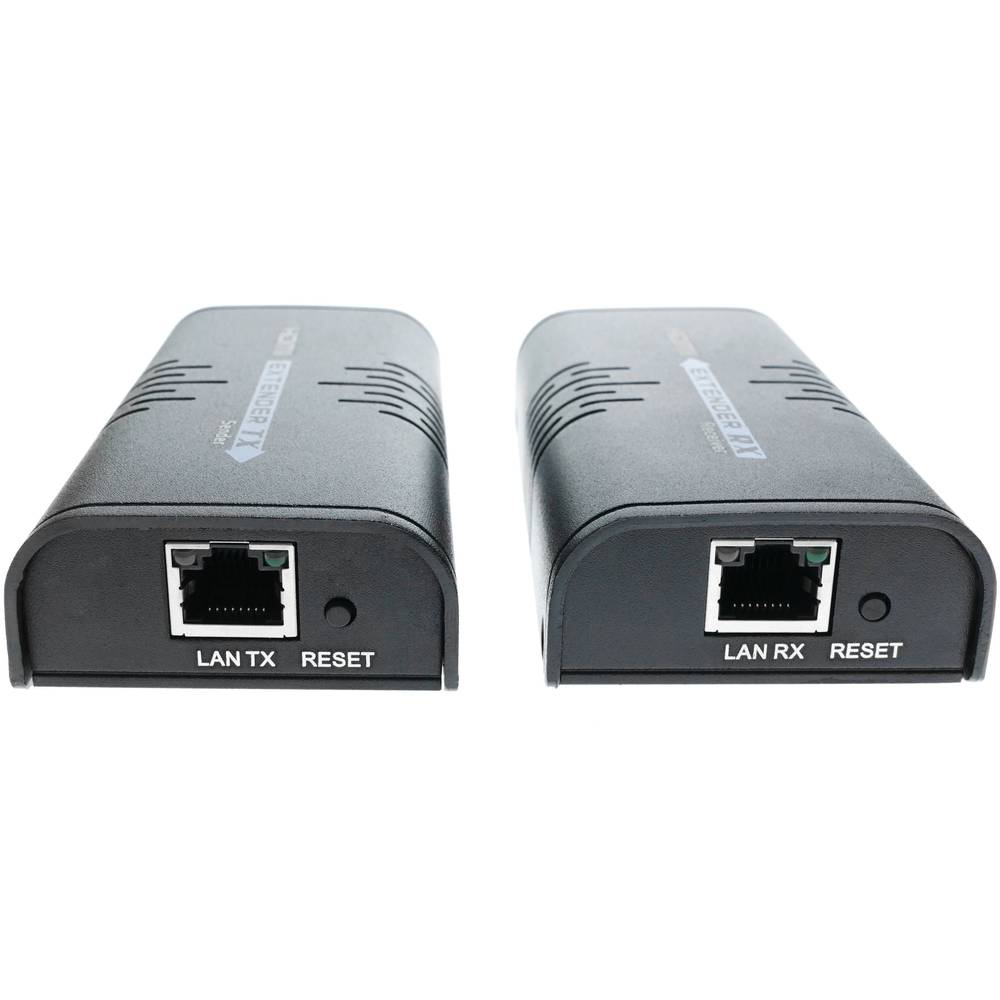

Lorsque nous parlons de RJ45 ("Registered Jack" 45) nous référons à une interface de réseau de télécommunications pour raccorder un équipement de voix et de données par câble.

Ce connecteur comporte des broches ou des raccords 8 et peut avoir une catégorie spécifique en fonction de la vitesse de transfert et la bande passante (catégorie 5e, 6, etc.)

L'application commune est leur utilisation dans des câbles de réseau Ethernet sous TIA/EIA-568-B standard qui définit la disposition des broches (brochage), mais peut également être utilisé pour d'autres applications.

- Direct schéma de broches:

EIA-568A
Broche n° 1: blanc-vert
Broche n° 2: vert
Broche n° 3: blanc-orange
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: orange
Broche n° 7: blanc-brun
Broche n° 8: brun

EIA-568B
Broche n° 1: blanc-orange
Broche n° 2: orange
Broche n° 3: blanc-vert
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: vert
Broche n° 7: blanc-brun
Broche n° 8: brun

- Schéma repères de la croix:

Le câble croisé a une extrémité avec le schéma EIA-568A et un EIA-568B.

VDC serait l'abréviation de Volt Direct Current qui traduit serait volts en courant continu. L'idée de ce type est courant unidirectionnel à la charge. Le courant continu est normalement produite par les batteries, les thermocouples, les cellules solaires et d'un type de machine dynamo-électrique. Le courant continu peut circuler dans les conducteurs tels fils, mais peut également circuler dans les semi-conducteurs, des isolants ... Dans le image: 1 - courant par impulsion 2 - courant continu (CC) 3 - courant alternatif (AC) 4 - courant variable

1080p est un autre nom pour la résolution maximale utilisée dans la télévision haute définition (HDTV). Le nombre 1,080 représente 1080 lignes de résolution verticale de l'affichage, tandis que la lettre p signifie balayage progressif et non entrelacé.

Un hertz est un cycle par seconde, ce qui signifie répéter le cycle comme un événement. Par exemple, Hertz est la physique mesure le nombre de fois pour une deuxième vague (soit acoustiques ou électromagnétiques) appliqué est répétée ou peut être appliquée, entre autres utilisations, de vagues de l'océan qui atteignent le vibrations de plage par seconde ou un solide. La quantité qui mesure la fréquence hertz est appelé,à cet égard, l'inverse de la période. Un hertz est une fréquence d'oscillation de souffrir d'une particule sur une période d'une seconde.

Câble UTP est paire torsadée standard est appelé par son acronyme UTP (Unshiedld Twiested pair/paire torsadée non blindée). Les principaux avantages de ce câble sont son faible coût et la facilité de manipulation. Ses principaux inconvénients sont un taux d'erreur plus élevé par rapport à d'autres types de câbles et de leurs limites pour travailler à grande distances sans régénération. FTP est un type de téléphériquee. Référencé fréquemment avec leur sigle STP (Shield Twisted Pair/Shielded Twisted Pair)

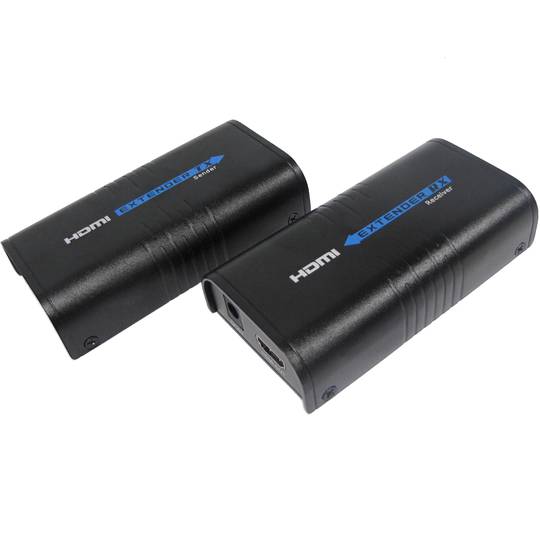

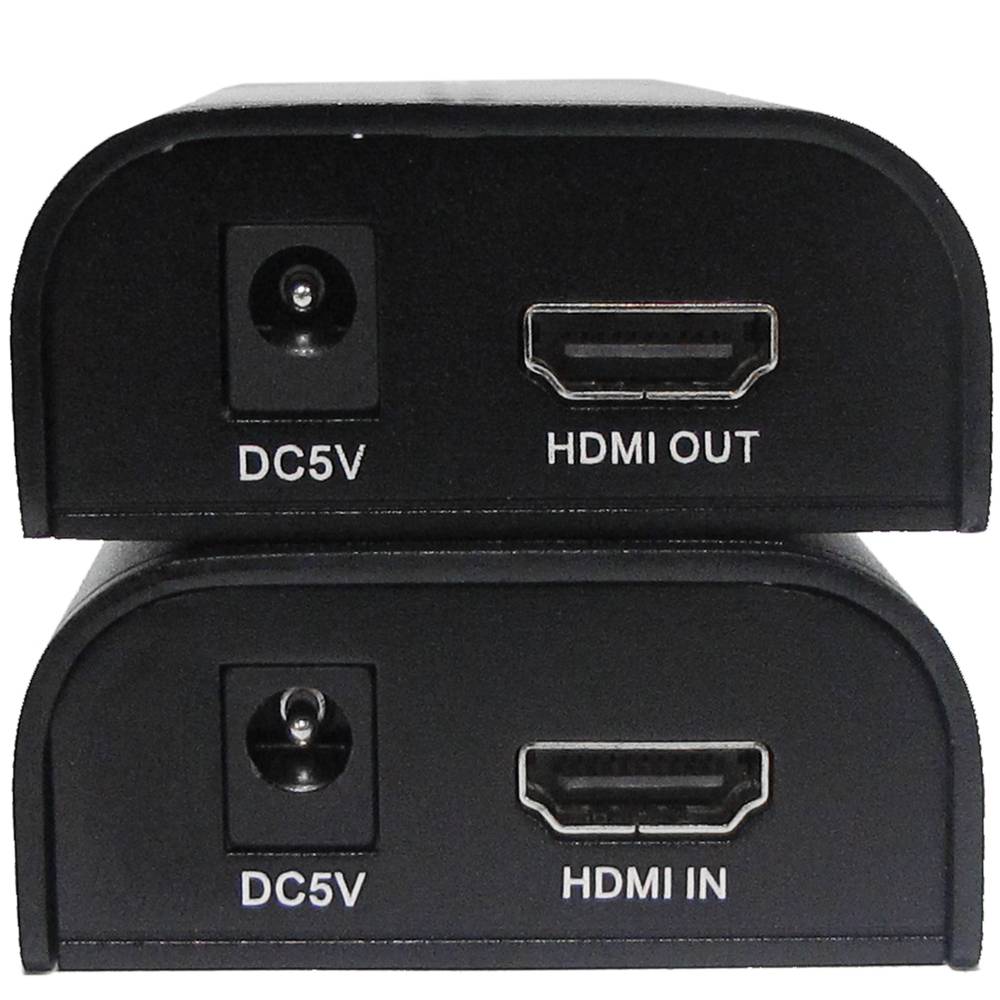

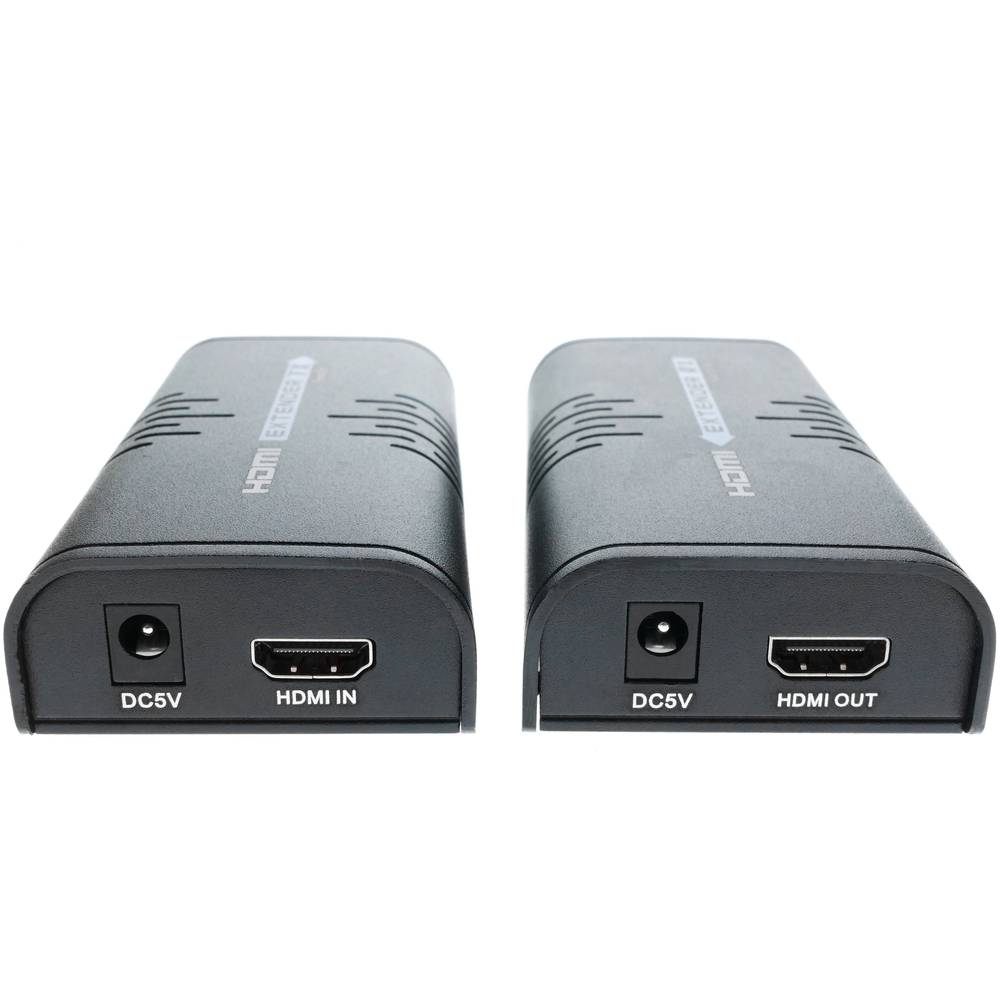

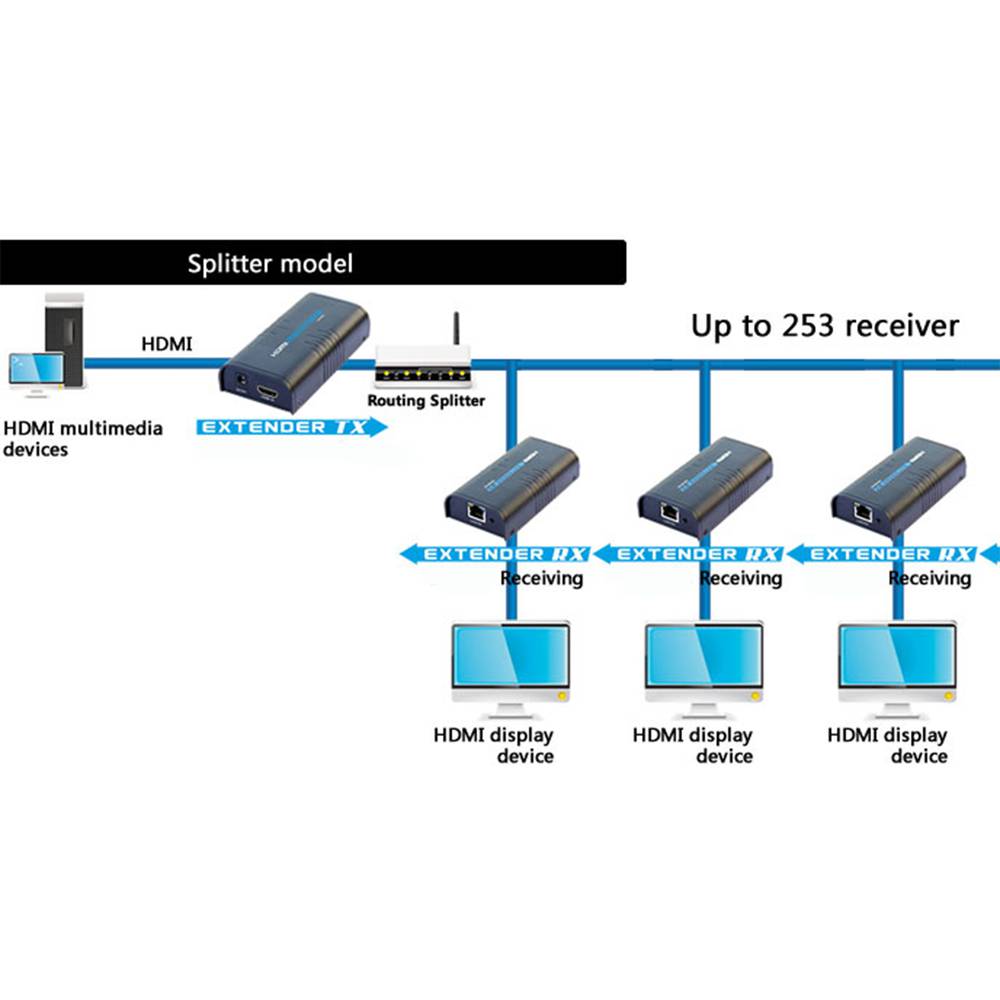

L'acronyme anglais "HDMi" se réfère à "Interface haute définition multimédia", c'est-à-dire qu'il correspond à l'acronyme pour interface multimédia haute définition.

L’interface HDMi permet la transmission de la vidéo et de l’audio entre différents appareils, prenant en charge les résolutions vidéo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Différentes versions de HDMi

HDMi 1.0
- décembre 2002.
- Transfert maximal de 4,9 Gbit / s.
- Prend en charge jusqu’à 165 Mpx / s en mode vidéo (1080p 60Hz ou UXGA) et 8 canaux / 192 kHz / 24 bits en mode audio.

HDMi 1.2
- août 2005.
- Ajout du support pour One Bit Audio, utilisé dans Super Audio CD, jusqu'à 8 canaux.
- Disponibilité HDMi Type A pour connecteurs PC.

HDMi 1.3
- juin 2006
- largeur de bande de 340 MHz.
- Débit de données de 10,2 Gbit / s.
- Dolby TrueHD et DTS-HD,

HDMi 1.4
- Envoyer de la vidéo haute définition et audio,
- Données et vidéo 3D.
- FullHD à XHD (Haute Définition étendue) jusqu'à 4096 × 2160 pixels (24 images par seconde) ou 3840 × 2160 a (30 images par seconde).
- Canal de retour audio nécessitant moins de câbles pour pouvoir connecter un système de son surround au téléviseur.
- Connexion Ethernet intégrée dans le câble lui-même avec des vitesses allant jusqu'à 100 Mbit / s.

HDMi 2.0
- septembre 2013
- Bande passante jusqu'à 18 Gbit / s
- Vidéo 4K @ 50/60 (2160p)
- Jusqu'à 32 canaux audio pour une expérience d'immersion multidimensionnelle
- Fréquence audio jusqu'à 1536kHz pour une fidélité sonore maximale
- Diffusion simultanée de 2 vidéos en streaming pour plusieurs utilisateurs sur le même écran
- Streaming audio jusqu'à 4 utilisateurs
- Support d'angle de théâtre 21: 9 radio
- Synchronisation dynamique du streaming vidéo et audio
- Extensions de commandes CEC pour contrôler plusieurs appareils à partir d’un seul point.


Types de HDMi

Type A (dans l'image 1): C'est le connecteur le plus standard utilisé dans presque tous les périphériques.
Type B (dans l'image 2): C'est un connecteur très peu utilisé.
Type C (dans l'image 3): Il s'agit d'un connecteur largement utilisé dans les tablettes, les smartphones et autres appareils.
Type D (dans l'image 4): Il s'agit d'un connecteur utilisé dans les smartphones.
Type E (dans l'image 5): Il s'agit d'un connecteur utilisé dans la connectivité d'un véhicule.
