A RCA (Radio Corporation of America) conector é um conector usado para enviar sinais de vídeo ou áudio.
Este é um conector de dois contato circular; sinal e terra, usada com cabos coaxiais. Cada sinal utiliza um único cabo e diferenciar código de cores conector RCA no set.
(1) Áudio Analógica:
Áudio Esquerda (Branca)
Áudio direito (vermelho)

(2) Vídeoanalógica:
Video (amarelo)

(3) Vídeo Composto:
Áudio Esquerda (Branca)
Áudio direito (vermelho)
Video (amarelo)

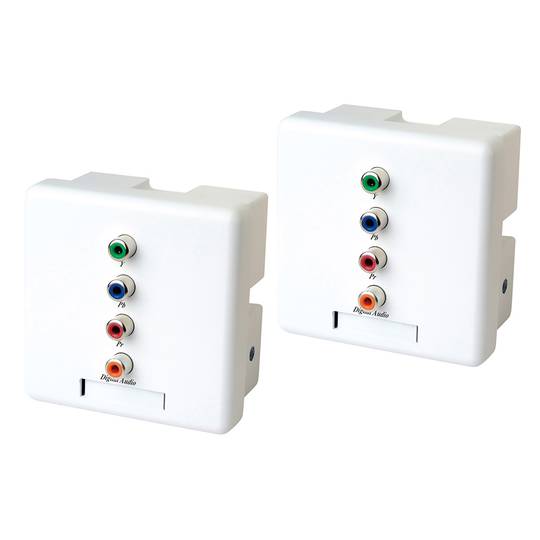

(4) Vídeo Componente (YPbPr):
Y (verde)
Pb (azul)
Pr (vermelho)

(5) Componentes de vídeo (RGB):
R (vermelho)
G (verde)
B (azul)

(6) de Áudio Digital:
S/PDIF (laranja/ouro)

Dependendo da qualidade e tipo, cabos de rede são classificados em categorias que nos ajudam a conhecer as características deles.

As categorias de cabos de rede mais vulgarmente utilizados são os seguintes:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6
- Categoria 7

Como pode ser visto, categoria 5e (reforçada ou melhorada) e categoria 6A (Augmented), são uma melhoria das categorias 5e 6, respectivamente, que melhorou a velocidade de topo e a largura de banda.

Quanto maior for a categoria, maior é a velocidade de dados máxima, a 100 metros de distância máxima como padrão.

É possível ver uma tabela que mostra as categorias 5, onde V é a velocidade máxima, D é a frequência máxima MHz e que pode funcionar de distância.

Quando falamos de RJ45 ("Jack Registered" 45) nós nos referimos a uma interface de rede de telecomunicações para conexão com fio de equipamentos de voz e dados.

Este conector tem 8 pinos ou ligações e pode ter uma determinada categoria, dependendo da velocidade de transferência de dados e de largura de banda (categoria 5e, 6, etc)

A aplicação comum é a sua utilização em cabos de rede Ethernet sob norma TIA/EIA-568-B, que define o arranjo de pinos (pinagem), mas também pode ser utilizado para outras aplicações.

- Esquema de pinos direto:

EIA-568A
Pin No.1: branco-verde
Pin No.2: verde
Pin No.3: branco-laranja
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: laranja
Pin No.7: branco-marrom
Pin No.8: marrom

EIA-568B
Pin No.1: branco-laranja
Pin No.2: laranja
Pin No.3: branco-verde
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: verde
Pin No.7: branco-marrom
Pin No.8: marrom

- Esquema de pinos cruzados:

O cabo crossover tem uma extremidade com o esquema EIA-568A e outro com EIA-568B.

Cabo UTP é par trançado padrão é conhecido por sua sigla UTP (Unshiedld Twiested Pair/par trançado sem blindagem). As principais vantagens deste cabo são seu baixo custo e facilidade de manuseio. Suas principais desvantagens são a taxa de erro mais elevada em comparação com outros tipos de cabos e suas limitações para trabalhar em altas distâncias sem regeneração. FTP é um tipo de teleféricoacteriza que cada par trançado é uniformemente durante a criação. Um rastreio abrangente de todos os pares é realizada por uma folha exterior apantallante. Esta técnica permite ter características semelhantes ao cabo blindado. STP é caracterizado pelo que cada par é coberta com uma malha de metal, da mesma forma que os cabos coaxiais, e o conjunto de pares é revestido com uma folha de apantallante. Citado com frequência com seu acrônimo STP (Escudo Twisted Pair/Par Trançado Blindado)
