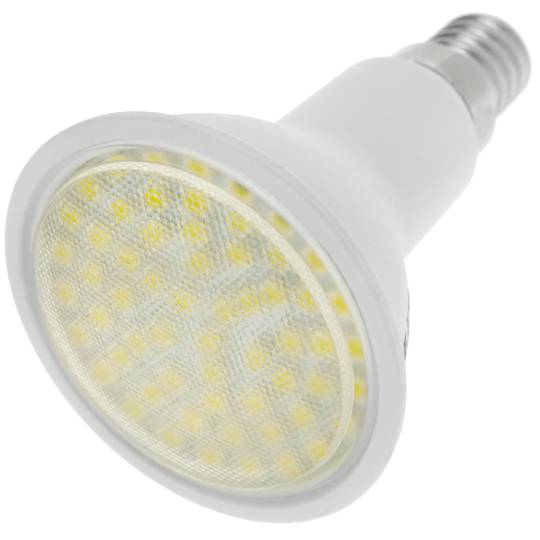

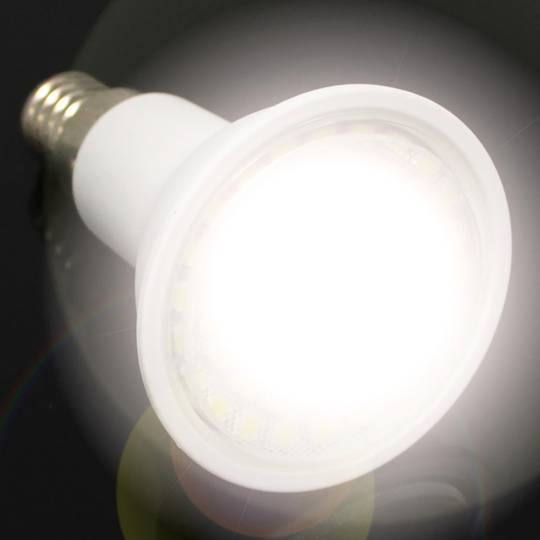

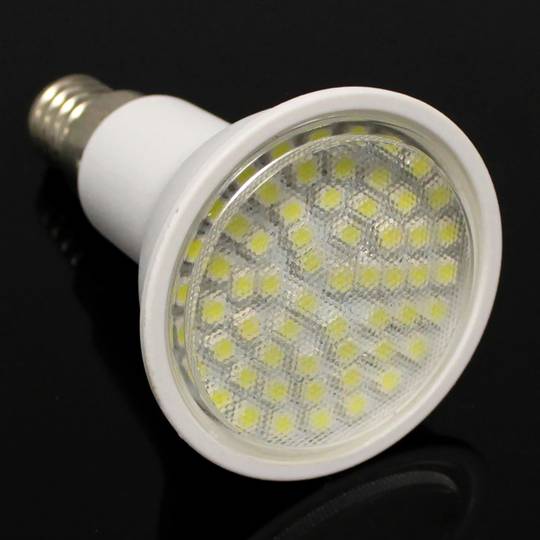

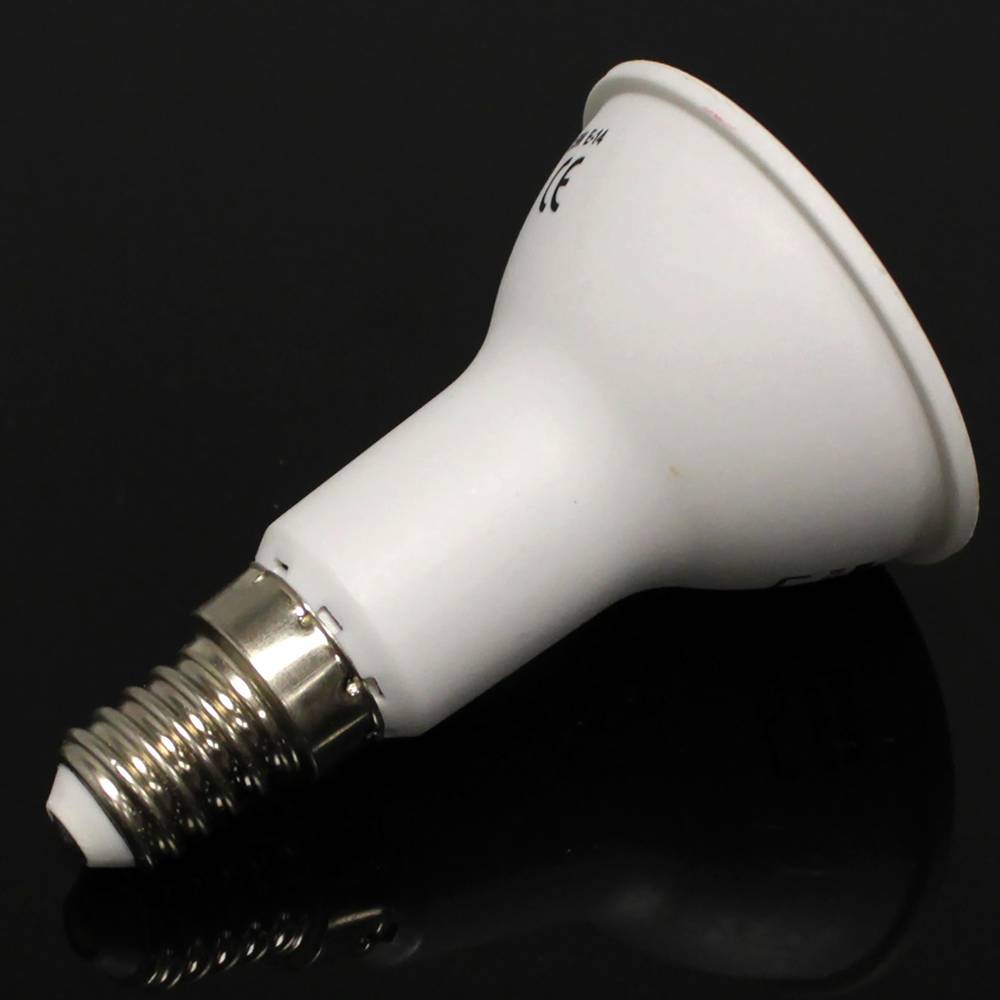

Bombeta LED R50 E14 230VAC 3.5W llum dia

La tecnologia de muntatge superficial, més coneguda per les sigles en anglès SMD (Surface Mount Device) és el mètode de construcció de dispositius electrònics més utilitzat actualment. S'usa tant per a components actius com passius, i es basa en el muntatge dels mateixos (SMC, en anglès Surface Mount Component) sobre la superfície del circuit imprès. En el cas del SMD en la tecnologia led és la diferent forma de construir-sobre la placa que fa que el LED i el SMD tinguin una diferència física.

L'ús de bombetes LED ha crescut exponencialment a causa dels seus grans avantatges. Els LEDs són díodes que quan passa el corrent emeten llum, aquests LEDs són controlats amb un driver o font d'alimentació, en aportar una font d'energia molt estable i gràcies al seu sistema de dissipació es pot aconseguir un alt rendiment i moltes hores d'il·luminació .

• Durada de fins a 50.000 hores, gràcies al seu sistema de dissipació i voltaliens controlat.
• Encesa ràpid. El LED s'encén molt més ràpid que una bombeta convencional.
• No emeten gairebé calor, de manera que no cremen al tocar-les.
• No contenen gas, ni mercuri, no són contaminants.
• Consumeixen un 80% menys que les bombetes tradicionals. Gràcies a la seva contínua investigació s'aconsegueix que aquest tipus de tecnologia segueixi evolucionant i reduint així el consum.
• la luz que emeten, no irradien raigs ultraviolats ni infrarojos.
• Sota manteniment, ja que els LEDs no es fonen, només disminueix la seva potència. Pel que baixa dramàticament els costos de manteniment.
• Diferents tonalitats, podem trobar diferents tipus de LEDs on trobarem diferents tonalitats de llum, que poden anar de 2700K (llum groga) a 8000K (llum blanca) sense necessitat d'usar filtres.
• robustesa,si comparem amb bombetes convencionals ens trobem que la tecnologia LED aguanta molt millor les vibracions. Ideal per segons quin tipus d'instal·lacions extremes.
• Emissió d'un llum directa, el LED es caracteritza per ser una llum direccional, de manera que no hi ha una pèrdua lumínica.

L: Lumens
D: Durada en anys
A: Estalvi
I: incandescent
H: Halògena
F: Fluorescent
D: Díode Led

El LED SMD és un mòdul LED que utilitza una tecnologia de muntatge en superfície per col·locar un díode sobre la superfície d'un circuit imprès i s'encapsula sobre una resina semirígida. Se sol utilitzar per a il·luminació de tot tipus, ja que el seu angle d'obertura pot ser de 360° i els seus LEDs, en ser molt petits, es poden distribuir per tota la bombeta. Ideal per a il·luminació de decoració en habitatges o llocs de trànsit dondi no estaran contínuament encesos. També se sol utilitzar en il·luminació per a interior d'automòbils. Cada xip LED SMD s'identifica amb un nombre de 4 dígits. Aquest codi identifica la mida del xip LED, els dos primers dígits indiquen l'altura i els dos següents l'ample, en mil·límetres. Per exemple, les dimensions d'un LED 5050SMD són de 5,0 x 5,0 mm. Hi ha una excepció, el xip LED 3528SMD és conegut tambén com 1210SMD, sent les seves dimensions 3,5 x 2,8 mm.

El casquet és la peça que permet connectar la bombeta al portalàmpades. Hi ha una àmplia selecció de casquets per als diferents tipus de bombetes. La nomenclatura per a cada tipus s'inclou 1 o més lletres (tipus de portalàmpades), seguit d'1 o més números (diàmetre del portalàmpades).
Exemple: El casquet E27 correspondria al tipus de rosca E (Edison) de 27mm de diàmetre.

• E12: Diàmetre de 12 mm, es tracta d'un tamany més petit que l'estàndard més utilitzat E27.
• E14: És el segon casquet més comú, només varia una mica del E27, amb un diàmetre de 14 a 17 mm. És utilitzat normalment per a bombetes o làmpades.
• E27: Es tracta de l'casquet més comú. Té una forma de copa grossa amb rosca per poder adaptar-se al connector. Mesura 27mm d'ample.
• E40: Té un diàmetre de 40 mm, es tracta de la rosca més gran d'aquest tipus.
• G4: Amb una distància entre pins de 4.0 mm. És un tipus de casquet que s'utilitza freqüentment en aplics, plafons i llums de penjar.
• G5.3: Amb una distància entre pins de 5,33 mm. El format de casquet GU 5.3 és un format molt utilitzat en petits focus led amb transformador. Normalment s'utilitza en llums halógeneas i halógenes dicroiques.
• GY6.35: Amb una distància entre pins de 6,35 mm, es trlliga d'un model similar a l'anterior.
• G9: Amb una ditancia entre pins de 9,0 mm. Normalment s'utilitza per plafons i llums de penjar.
• G13: Amb una distància entre pins de 12,7 mm. S'usa en tubs fluorescents.
• GX53: Amb distància entre pins de 53 mm. El seu ús més comú és la instal·lació en bombetes per il·luminar mobles o llocs poc comuns. No necessita transformador.
• GU10: Amb uina distància entrepins de 10 mm. El format de casquet GU10 és un format molt utilitzat en petits focus led sense transformador. Normalment s'utilitza en llums halògenes dicroiques.
• B22: Tipus de connector en baioneta, utilitzat en països com Àfrica, Índia i Irlanda.
• MR16: El seu ús es limita normalment a làmpades halògenes de voltatge de 12V.

segon (50Hz). L'tensió generada canvia en forma d'ona sinusoïdal pel que no és constant.

A la imatge:

1. Corrent per pulsacions.
2. Corrent continu (DC).
3. Corrent altern (AC).
4. Corrent variable.

El led SMD (surface mounted device) fa referència a com estan muntats els leds en una placa. Aquest tipus de leds disposen d'un encapsulat de resina en la seva superfície. No aconsegueix els mateixos rendiments que un led COB i se solen utilitzar en lluminàries de menor exigència causa de la seva escassa dissipació de la calor, principal problema en aquest tipus de leds.

La seva llum és unidireccional, creant un angle d'il·luminació és de 360º a diferencia d'un LED COB. En no disposar de cap tipus de filament aquest tipus de LED és molt durador i resistent als cops.
Són els típics leds que podem trobar en una tira de leds per a decoració, podem trobar segons el seu disseny, un únic led que emetrà llum blanca o segons la seva distribució es pot trobar 3 leds units que emetin els diferents colors primaris que en combinació mostraran de diferents .

El seu rendiment sol ser de 60 a 70 lúmens per watt.

Dins de la gamma de LEDS SMD podem trobar els que treballen a 220v i els que treballen a 12/24v.
La seva nomenclatura és del tipus SMD5050, SMD3528 i SMD3014 etc. on les xifres indiquen la mida del led, per exemple un led SMD5050 tindrà una mida de 5x5.0mm
