Un rack es un soporte metálico destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con equipamientos de la mayoría de fabricantes. También son llamados bastidores, cabinas, cabinets o armarios.

Cada columna tiene agujeros a intervalos regulares llamados unidades rack U (En la imagen: 4) agrupados de tres en tres.

La altura (En la imagen: 5) de los racks está normalizada y sus dimensiones externas de 200 mm en 200 mm. Siendo normal que existan desde 4U de altura hasta 46/47U de altura.

Tipos de Anchura (En la imagen: 7)

Estándar de 600 mm o 800 mm

Tipos de fondo (En la imagen: 6)

La profundidad del bastidor no está normalizada, ya que así se otorga cierta flexibilidad (En la imagen: 8) al equipamiento. Los más comunes son:

- 450 mm
- 600 mm
- 800 mm
- 900 mm
- 1000 mm
- 1200 mm

Tipos de Rack de 19 pulgadas

Se pueden encontrar varios tipos de rack de 19 pulgadas.

Rack Mural (En la imagen: 2): Sirve para alojar electrónica de red. Son los más pequeños y van anclados a pared.

Rack de Pie (En la imagen: 1): Son utilizados principalmente para servidores, SAIS y electrónica de red.

Open Rack (En la imagen: 3): Los Racks Open Rack son modelos que disponen solo de la estructura, eliminando puertas y otros complementos.

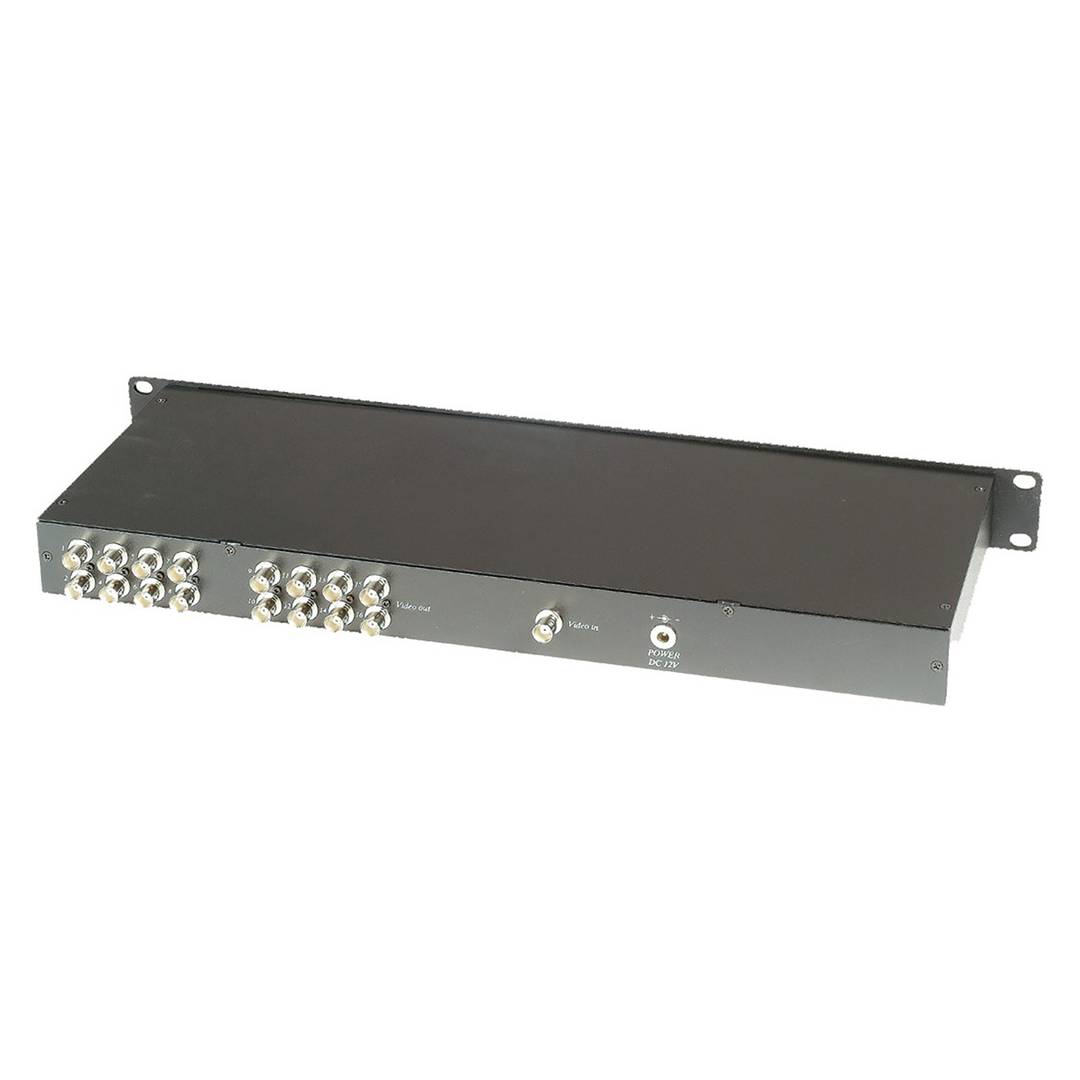

El conector BNC es un tipo de conector, de rápida conexión/desconexión, incoporando más seguridad al conector utilizado para cable coaxial. Inicialmente diseñado como una versión en miniatura del Conector Tipo C. BNC es un tipo de conector usado con cables coaxiales como RG-58 y RG-59 en aplicaciones de RF que precisaban de un conector rápido, apto para UHF y de impedancia constante a lo largo de un amplio espectro.

Existen varias alturas de armarios según necesidades de la instalación, esta altura puede medirse en unidades de rack (U).

Cada unidad de rack o U es la distancia entre cada separación horizontal para colocar los diferentes accesorios dentro del rack. Esta distancia es de 1.75 pulgadas que equivalen a 4.4445 cm de alto.

Por ejemplo, si decimos que un rack es de 8U entenderemos que dispone de 8 unidades para instalar dispositivo o accesorios de 4.44 cm de altura.

Normalmente estos accesorios, como bandejas, guías, regletas, etc. ocupan una unidad de U (1U), pero podemos encontrarnos que otros dispositivos o accesorios ocupen más unidades, como por ejemplo puede ser una caja rack para instalar un PC, un SAI, etc. Cabe decir, que también existe media unidad de U (0,5U), en este caso, en una unidad de rack se podrían instalar dos accesorios.

Por lo que sabiendo las unidades de rack que ocupan los dispositivos que vayamos a instalar sabremos la altura que necesitamos para nuestro rack.

El tamaño de la unidad rack (U) está basada en la especificación estándar para los racks definida en EIA-310.
